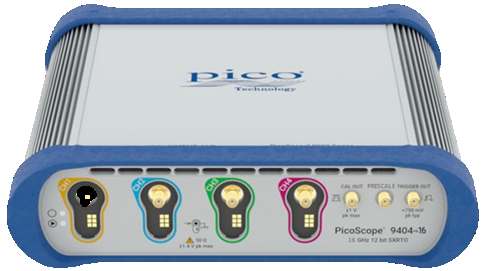

2019年8月21日消息，Pico Technology推出了PicoScope 9404-16 SXRTO，一款16 GHz采样扩展实时示波器。188bet金博宝登录新型号加入了今年早些时候推出的5ghz 9404-05型号。这两种型号都非常适合重复或时钟衍生信号，具有4个高分辨率12位通道，每个通道支持实时采样至500 MS/s，以及高达5 TS/s (0.2 ps)的等效时间采样。

宽带输入，以及良好的定时和电压分辨率，显示和准确测量快至22 ps的转换，脉冲和脉冲宽至45 ps，并允许时钟性能和眼图分析高达11 Gb/s千兆信号(到三次谐波)。小于2 ps的RMS触发抖动和5 GHz触发支持当今高速串行数据系统的裕度分析和表征，同时集成时钟和数据恢复到11 Gb/s，外部预伸缩触发器输入将SXRTO触发能力扩展到16 GHz型号的全带宽。此外，实时宽带采样模式可以支持，例如，捕获载波包络，基带调制和其他包络跟踪信号围绕放大，路由和发射路径;包括900兆赫、2.4千兆赫、5.5千兆赫及以上的主要无线通讯频段。

Pico的SXRTO仪器架构极大地降低了重复信号或时钟相关应用的宽带时域采样成本。Pico射频业务开发经理Mark Ashcroft指出，传统实时示波器(RTO)的主要成本驱动因素是数据和内存带宽。188bet金博宝登录高速实时采样所需要的数据带宽远远超过模拟系统带宽，这增加了这些仪器的成本。受成本限制，现有rto在重复信号可用时使用ETS(随机等效时间采样)来扩展采样密度。Pico的SXRTO架构以更具成本效益的500ms /s的低速率进行采样，并开发了ETS技术，以实现市场领先的x10,000到5ts /s的采样率乘法。成本极低的SXRTO架构认识到许多高带宽信号是或可以是重复的;避免了高采样率仪器的费用。

与“采样示波器”相比，ETS技术支持触发和预触发捕188bet金博宝登录获，以及实时示波器操作的熟悉性、便捷性和便捷性。Pico的SXRTO技术以低于500ms /s的采样率无缝过渡到单事件波形捕获，两种采样模式都可捕获250,000个样本(单通道);例如，对于较慢的系统信号、调制包络和重复脉冲或数据模式的捕获特别有价值。

这款usb控制的仪器配有PicoSample 4软件。触摸兼容的GUI控制仪器，并显示波形，测量和统计信息的首选尺寸和显示格式。完全支持可用的Windows显示分辨率，允许检查波形细节或测量的表示，例如在4k显示器或投影上，或跨多个显示器。此外，多达四个独立的缩放跟踪视图可以完全显示12位250 k波形细节。

广泛的自动化和用户可配置的信号完整性测量、数学、统计视图和极限测试设施包括用于脉冲和定时性能、抖动、RZ和NRZ眼图的验证和趋势。行业标准通信掩码测试，如PCIe, GB以太网和串行ATA包括作为标准。

虽然大多数用户将在工作场所使用PicoSample 4软件，但对于OEM和自定义应用程序，PicoScope 9404可以在ActiveX远程控制下操作。编程示例在Visual Basic (VB.NET)， MATLAB和LabVIEW中提供，但任何支持Windows COM接口标准的编程语言或标准，包括JavaScript和C，都可以使用。

PicoConnect 900系列千兆和微波无源测试探头推荐与9404一起使用，为不同的应用提供了一系列带宽，分频比和交流和直流耦合。PicoScope 9404具有活动SMA接口，以支持这种新产品架构上的未来配置和附件。

定价

在5 GHz频段，PicoScope 9404-05的价格为14,995美元/ 11,995欧元/ 10,995英镑。16ghz的PicoScope 9404-16售价19,495美元/ 17,245欧元/ 14,995英镑，并且都有全面的五年保修。

www.picotech.com/
