AA阶段2介绍本文第一部分介绍了一种分辨率为10ps的简单相位噪声测量技术。还有其他技术可以将测量性能提高到亚皮秒级。这就是本文的主题。

有几个应用，需要非常低的时钟抖动。考虑一个100 MHz 16位数字化仪系统。理想情况下，该系统的信噪比(以dB为单位)为:

信噪比= 6.02 N + 1.76 = 6.02 * 16 + 1.76 = 98.08 dB;其中N =比特数

然而，在实践中，有几个因素会降低这种系统的噪声性能。在较高的频率下，信噪比退化尤其严重。采样时钟的相位噪声或抖动是高频数字化噪声产生的主要原因之一。下式给出了给定信号频率下，时钟抖动引起的全尺度采样噪声:

信噪比= -20 log (2p f_年代* j_RMS);f_年代=信号频率& j_RMS= RMS抖动

根据这个公式，对于一个10 ps的时钟抖动和一个50 MHZ的信号，系统的信噪比被限制在85 dB左右，这比理想的信噪比差得多。这个计算强调了保持时钟抖动尽可能小的重要性。因此，随着电子电路的速度和性能水平的不断提高，必须对时钟给予特别的重视。显然，对于频率较高的时钟，测量抖动噪声变得更具挑战性。虽然有各种方法来测量亚皮秒时钟抖动，这些方法要么是特定于应用，要么需要复杂的程序和昂贵的测试设备。这种技术的各种例子已经发表了[2,3]。由于时钟通常是一个周期信号，等效时间采样原理可以为这些方法提供一个简单的替代方案。事实上，本文第一部分[1]中的测量技术就是基于这个概念。

在示波188bet金博宝登录器中，实时采样是以固定的速率将模拟信号转换为数字位。采样频率和被转换信号的频率之间没有关系。数字采样之间的时间完全相同，等于采样时间。原始模拟信号的数字表示在连续采样之间将有缺失部分。当采样频率远高于模拟信号频率时，信号的数字构造就是输入的精确模型。然而，随着输入频率的增加，由于样本之间的信息缺失，构建的数字信号显示出差异的迹象。例如，当采样频率完全等于模拟信号频率时，只有一点数字信息可用来构造信号。这将导致直流线路。显然，在较高输入频率下信号的数字模型与原始信号相差甚远。

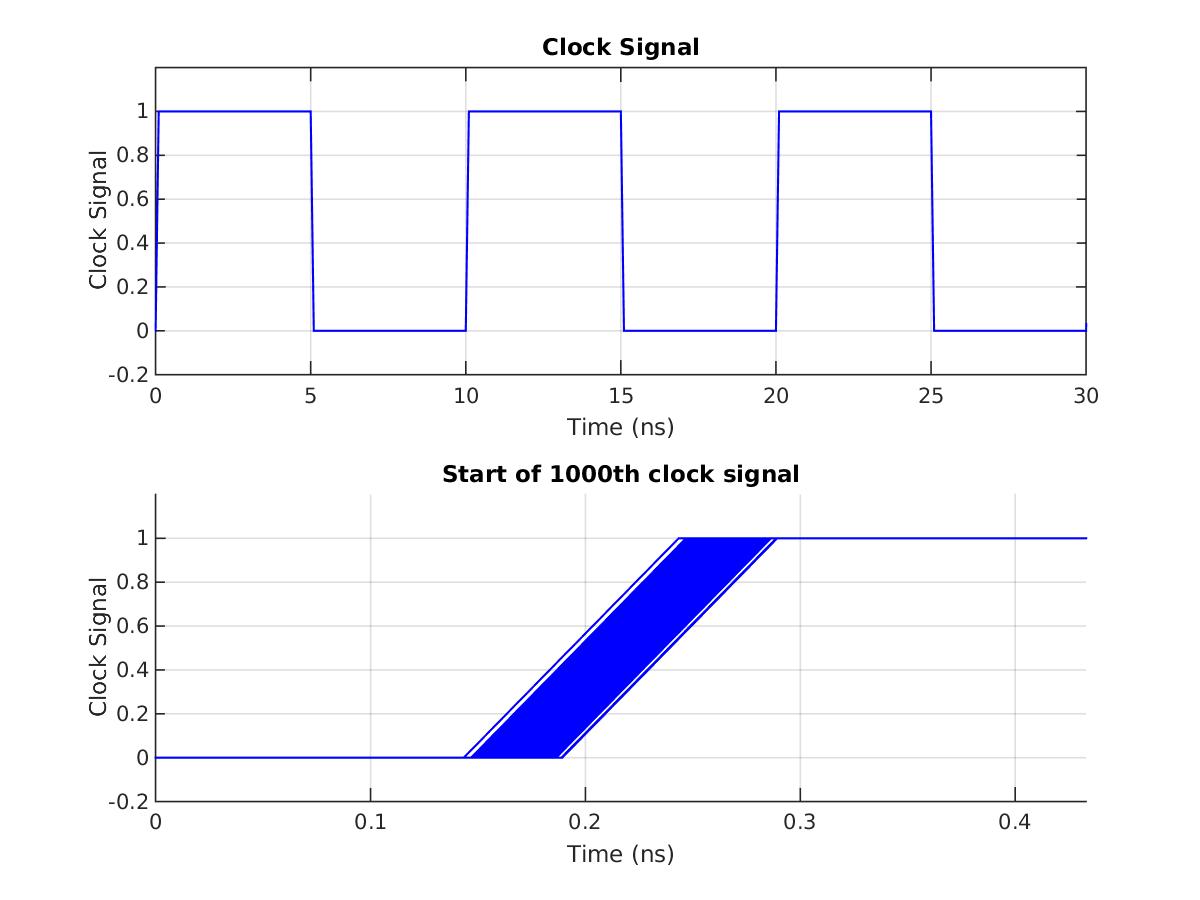

等效时间采样是指一种适用于周期信号的采样技术。在这种技术中，每次模拟输入被采样时，采样时钟相对于输入的一个固定点被延迟一个预定的量(ΔT)。因此，连续采样之间的时间分辨率有效为ΔT，产生的有效采样率为1/ ΔT，与采样信号的频率无关。ΔT相对于连续样本的容差决定了重建模型的精度。在实践中，ΔT可以降低以产生1000 GHz的有效采样率。这个速率导致1 ps的采样时间。只有这个采样时间本身并不足以进行精细的抖动测量。我们还需要一个无抖动信号触发机制。基于硬件的信号同步会产生相当大的触发噪声。软件信号同步可以提供一种无抖动的替代方案。 Figure1 and figure 2 compares these methods of signal synchronization.

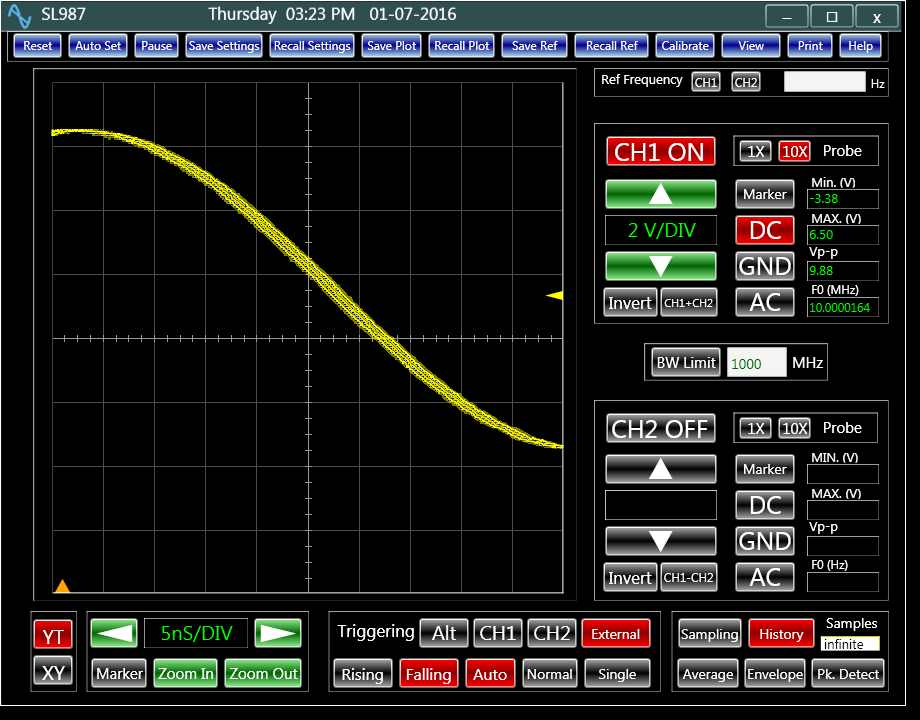

图1:基于硬件的触发机制图2:基于软件的触发机制
