188bet金博宝登录示波器具有高灵敏度和动态范围，结合强大的FFT功能是EMI调试的理想工具。来自电子电路和电路板的电磁干扰可以快速准确地检测和分析。

在过去，示波器几乎不是EM188bet金博宝登录I调试的正确选择。它们缺乏适当探测电磁干扰的足够灵敏度。此外，他们的快速傅里叶变换(FFT)函数除了使用复杂之外，还不足以处理频谱分析。罗德与施瓦茨的R&S RTO数字示波器具有1 mV/div的灵敏度，高达4 GHz的带宽和非常低的固有噪声，是使用近场探头进行EMI检测和分析的理想选择。188bet金博宝登录根据EMI符合性测试的结果，示波器可用于开发实验室，以调查电子设计产生的电磁辐射，并确定其根本原因。188bet金博宝登录在这种应用中，有一种低成本的替代方案，新的R&S RTE示波器带宽高达1 GHz。188bet金博宝登录

FFT分析与频谱分析仪一样的直观控制

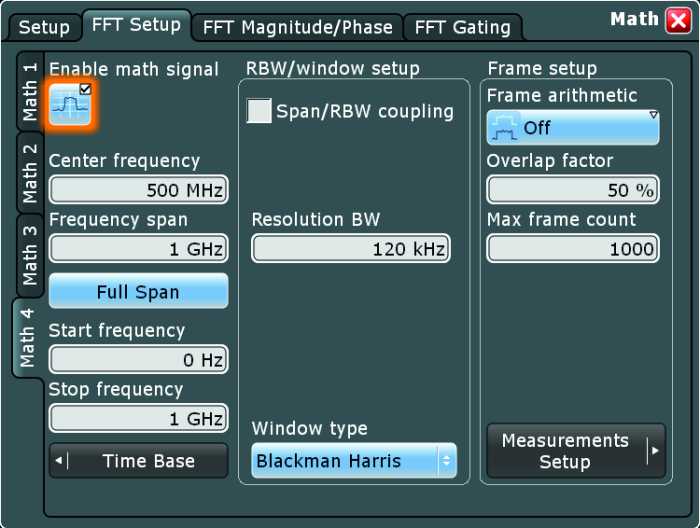

图2:几乎像一个频谱分析仪:用户界面的FFT功能。几乎像一个频谱分析仪:用户界面的FFT功能。FFT功能是示波器电磁干扰调试的关键特性。188金宝搏登陆188bet金博宝登录示波器中传统的FFT实现使用起来很不方便，因为显示的频率跨度和分辨率带宽188bet金博宝登录是由时域设置控制的。这使得在频域导航变得困难，并降低了频谱中的信号分析速度。

在R&S RTO和R&S RTE中，罗德与施瓦茨开发了一种直观的方法，其中FFT函数以类似于频谱分析仪的方式控制。典型参数如启动和停止频率和分辨率带宽可以直接设置(图2)。示波器利用其强大的信号处理能力和深度采集存储器自动进行相关的时域设置。188bet金博宝登录这使得用户可以轻松地在时间和频域分析电磁干扰，这大大加快了识别电磁干扰源的过程。

彩色编码光谱用于零星发射的可视化

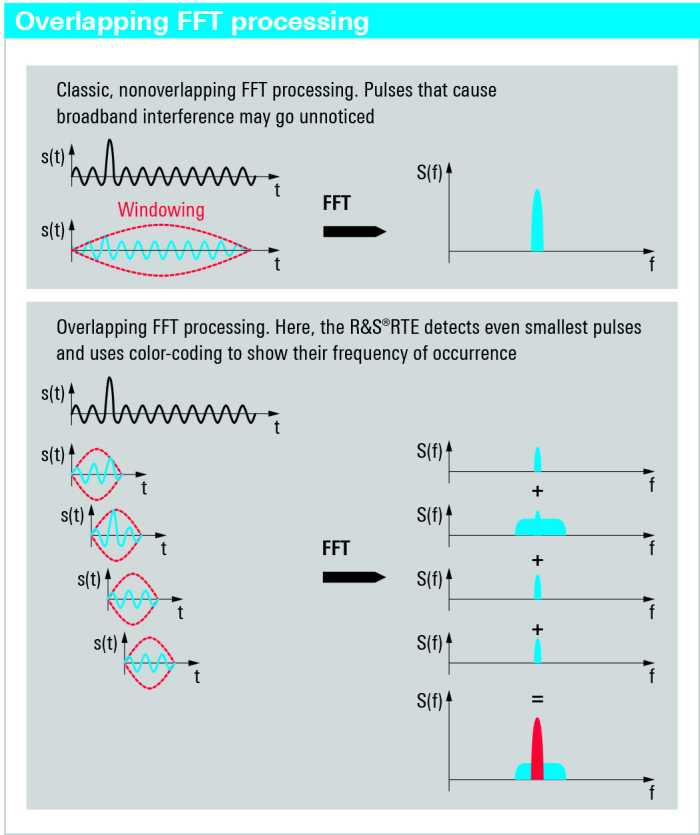

图3:重叠FFT函数将采集到的时域信号分割为多个片段，以保证检测零星电磁干扰的高灵敏度。重叠FFT函数是R&S RTO和R&S RTE中FFT实现的一个特殊特性(图3)。它为EMI检测提供了高灵敏度，同时允许随时间的光谱发射可视化。示波器在188bet金博宝登录FFT处理之前将检测到的信号分成许多段，并为每个段计算单独的频谱。这项技术有助于揭示个别光谱中零星出现的低水平信号。在接下来的步骤中，单独的频谱被组合成一个整体频谱，其中信号按出现频率进行颜色编码，即。零星信号与持续发射的信号有不同的颜色。彩色编码的整体频谱提供了目前电磁发射的性质和频率的良好概述。

零星辐射与时域事件的相关性

门控FFT函数允许FFT被限制在采集的时域信号的特定间隔(图4)。这个时间窗口(门)可以在整个采集周期内移动。这对于确定时域信号的哪些片段与频谱中的哪些事件相关是有用的。例如，来自开关模式电源的EMI可以与开关晶体管的超调相关联。由线路路由不正确的高速数据总线产生的间歇性辐射也可能是有害的图4:经过FFT处理的两个时间间隔以灰色突出显示，而得到的光谱显示在下面的左右两侧。红色突出显示:EMI脉冲产生的光谱成分。绿色突出显示:两个光谱中都存在的常数光谱成分。使用门控FFT与相关信号序列明显相关。在识别出问题后，示波器可用于快速评估对策的有效性，如阻塞电容器、附加屏188bet金博宝登录蔽或总线信号路由的更改。

零星排放物检测

零星发射是最具挑战性的EMI问题之一。首先，这种排放物很难被探测到。此外，传统的测量设备分析检测到的信号的能力有限。在这里，R&S RTO和R&S RTE的掩码功能提供了一个方便的解决方案(图5)。它允许简单而灵活地定义频率掩码。如果信号违反了掩码，可以使用“停止违反”功能将其冻结。修改FFT参数的能力，如正在检查的频率跨度和分辨率带宽-甚至对于先前获取的信号-使该功能非常强大。即使是难以探测到的电磁辐射也可以详细分析。

历史函数对于调查EMI也是非常有用的。它自动将最近的信号采集保存到最大内存深度。通过这种方式，可以不受限制地比较和分析当前和以前的收购。

摘要:示波器是EM188bet金博宝登录I调试的有用工具

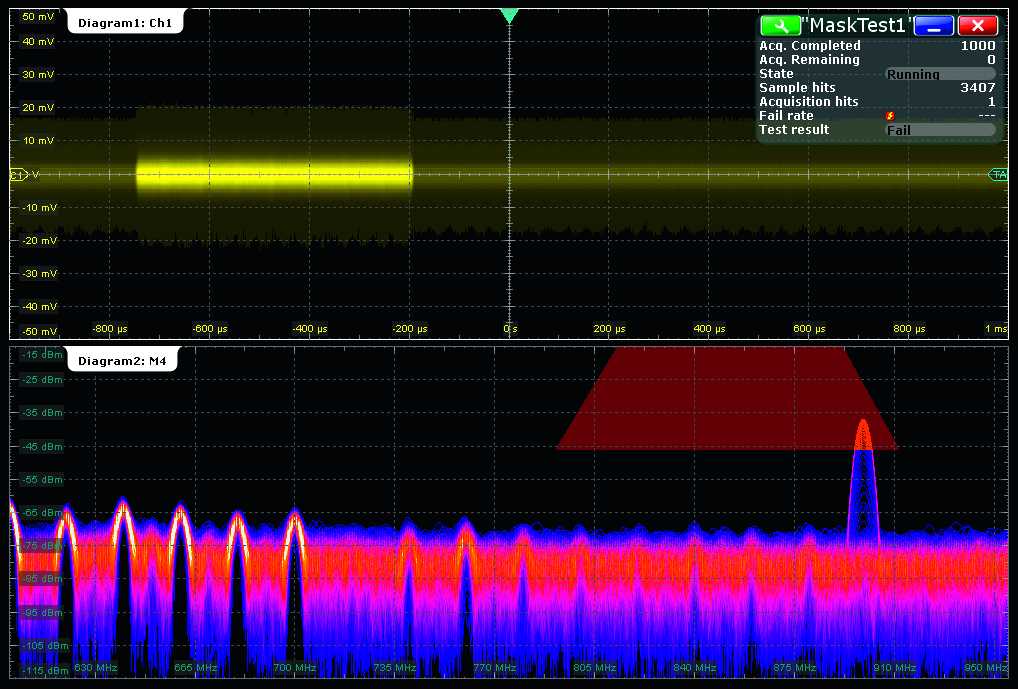

Featuri图5:掩模功能允许检测和详细分析零星排放。强大的FFT信号处理，高输入灵敏度和广泛的采集和分析能力，R&S RTO和R&S RTE示波器是需要在电子电路上执行EMI调试的开发人员的宝贵工具。188bet金博宝登录示波器使用重叠FFT处理和彩色编码的光谱显示，提供了采集信号中光谱成分出现频率的概述，允许快速识别EMI源。188bet金博宝登录由于FFT功能的控制类似于频谱分析仪，用户可以轻松地在频域导航，而不必担心时域设置。

各种附加产品，如R&S HZ-15紧凑，宽带近场探头设置完善EMI T&M产品组合。一份名为“R&S RTO和R&S RTE示波器的电磁干扰调试”的新应用说明，提供了实用的技巧，并包括如何识别电子设计中的电磁干扰故障点的实际例子，已载于188bet金博宝登录罗德与舒瓦茨的网站(在这里）.

作者:Markus Herdin博士，罗德与施瓦茨示波器产品经理188bet金博宝登录
